JDT3051S型差压变送器用于测量液体、气体或蒸汽的液位、密度、压力、以及流量，然后将其转变成4～20mADC HART电流信号输出。JDT3051S型也可与RST375手持终端或RSM100 Modem 相互通信，进行参数设定、过程监控等。

标准规格

（以标准零点为基准调校量程，不锈钢 316L膜片，填充液为硅油）

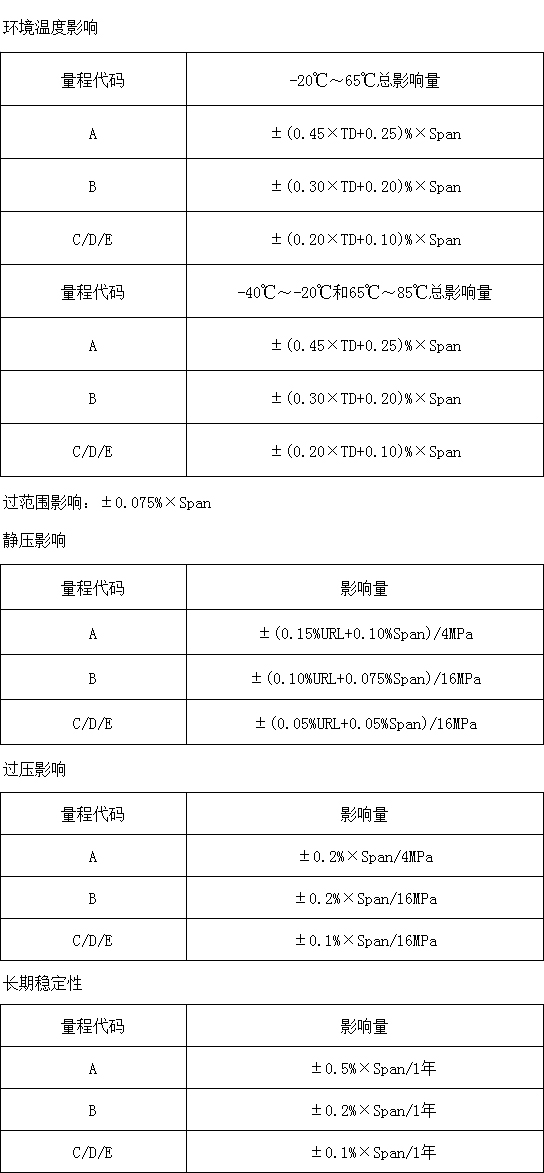

1性能规格

调量程的参考精度（包括从零点开始的线性、回差和重复性）

± 0.075%

若TD>10 (TD=最大量程/调节量程)则为：±(0.0075×TD)%

平方根输出精度为以上线性参考精度的1.5倍

电源影响: ±0.001% /10V (12～42V DC)，可忽略不计。

2功能规格

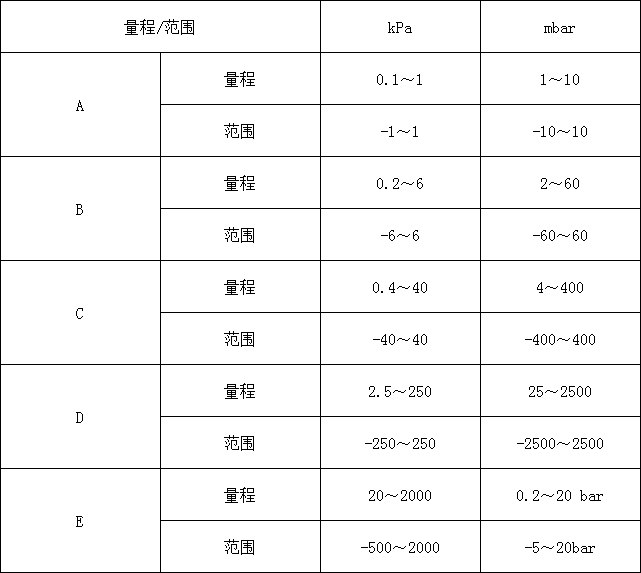

量程和范围

量程限

在量程的上下限范围内，可以任意调整。

建议选择量程比尽可能低的量程代码，以优化性能特征。

零点设置

零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

安装位置影响

与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正。无量程影响。

输出

2线制，4～20mADC，可选HART输出数字通讯，可选择线性或平方根输出。

输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流

低报模式（最小）：3.7 mA

高报模式（最大）：21 mA

不报模式（保持）：保持故障前的有效电流值

报警电流标准设置：高报模式

响应时间

放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。附加的可调时间常数为：0.1～60s。

对非线性输出（如平方根功能）的影响取决于该功能，并可据此计算。

预热时间：   < 15s

环境温度

-40～85℃

带液晶显示、氟橡胶密封圈时 -20～65℃

储存温度/运输温度

-50～85℃；带液晶显示时：-40～85℃

工作压力

额定工作压力分为：16MPa、25MPa、40MPa三档

静压极限

从3.5kPa绝对压力至额定压力，保护压力可大于额定压力的1.5倍，同时加于变送器两侧。

单向过载极限：单向过载可达额定压力

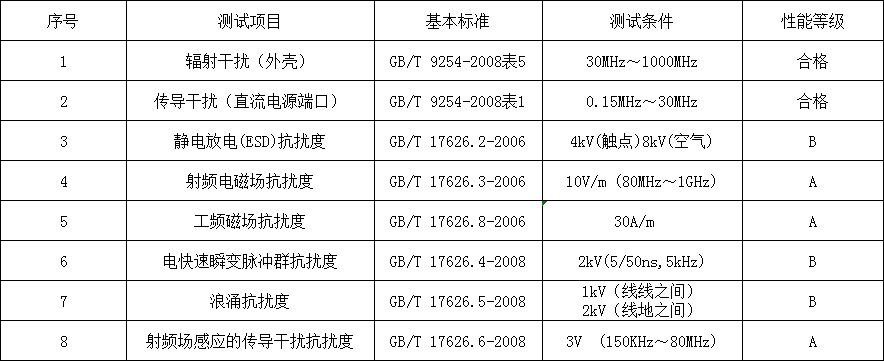

电磁兼容性(EMC)

注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。

       （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

3安装

电源及负载条件

电源电压为24V，R≤(Us-12V)/Imax  kΩ

其中 Imax=23 mA

最大电源电压：42VDC

最小电源电压：12VDC，15VDC（背光液晶显示）

数字通讯负载范围： 250～600Ω

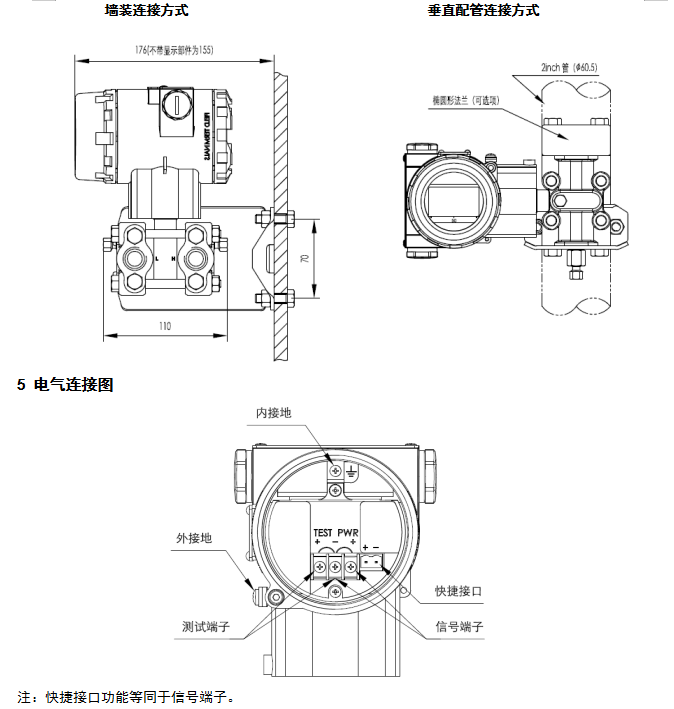

电气连接

M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。

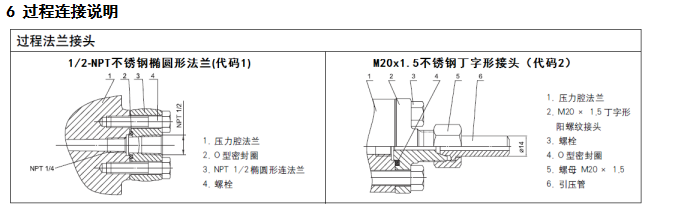

过程连接

过程连接法兰的两端面有NPT 1/4 和UNF 7/16``内螺纹。

4物理规格

材质

测量膜盒：不锈钢 316L

膜片：    不锈钢 316L、哈氏合金C

过程法兰：不锈钢 304

螺母及螺栓：不锈钢（A4）

填充液：   硅油

密封圈：  丁腈橡胶（NBR）、氟橡胶（FKM）、

聚四氟乙烯（PTFE）

变送器外壳：铝合金材质，外表喷涂环氧树脂

外壳密封圈：丁腈橡胶（NBR）

铭牌：     不锈钢 304

重量：3.3kg（无：液晶显示、安装支架、过程连接）

外壳防护等级：IP67
