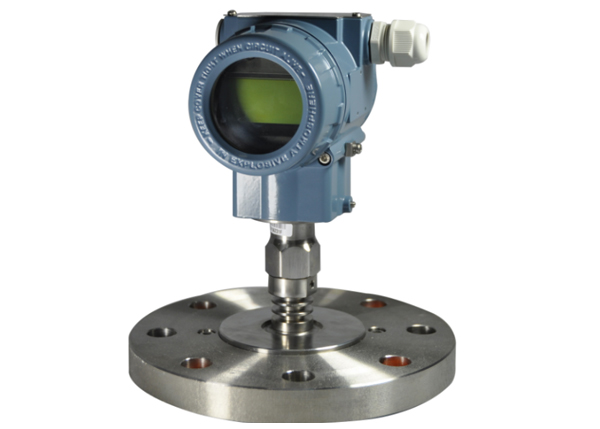

JDT3051S表压远传变送器

JDT3051S绝压远传变送器

1应用

       远传变送器的膜盒是用于防止管道内介质直接进入变送器的压力传感器组件中，它与变送器之间采用硅油等填充液传递压力。

       JDT3051S表压/绝压远传变送器用于测量液体、气体或蒸汽的液位、密度、压力，然后将其转变成4～20mADC HART电流信号输出。JDT3051S也可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设定、过程监控等。JDT3051S表压/绝压远传变送器的测量范围（未迁移时）为0-6kPa～25MPa，远传法兰的额定压力分别为：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2工作原理与结构

       JDT3051S表压/绝压远传变送器结构上由JDT3051S系列表压/绝压变送器和经焊接安装的带毛细管远传法兰组成。其工作原理与JDT3051S系列表压/绝压变送器相同（参见JDT3051S系列表压/绝压系列变送器技术规格书），只是压力传递路径略有不同：作用在远传法兰侧的压力，首先经远传法兰上的膜片和填充液，再经毛细管，最后到达测量传感器的测量端。

3输入

测量参数：表压、绝压、液位

测量范围

表压远传变送器：

下限值：-100%URL起（连续可调）

上限值：至+100%URL（连续可调）

绝压远传变送器：

下限值：0～100%URL起（连续可调）

上限值：至+100%URL（连续可调）

量程

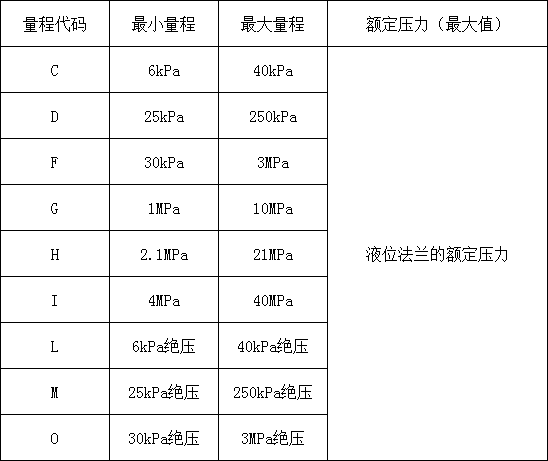

表1量程代码与量程范围关系对照表

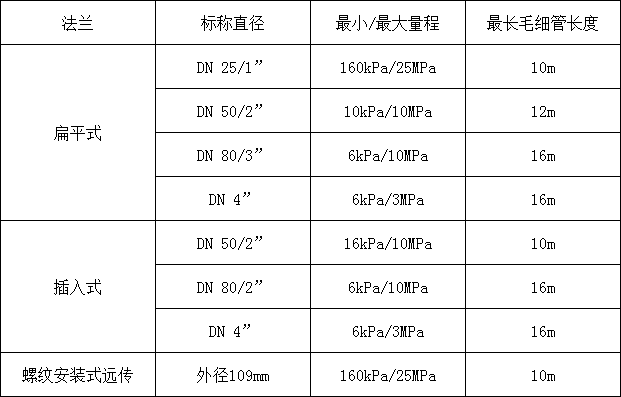

表2远传法兰与最小量程关系对照表

表压/绝压远传变送器的最小量程应为表1和表2中最小量程的较大值。调节的量程不得小于最小量程。表压/绝压远传变送器的最大量程应为变送器本体最大量程与远传法兰额定压力两者的最小值。

4输出

输出信号

2线制，4～20mADC HART输出，数字通讯，HART协议加载在4～20mADC信号上。

输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流（模式可设置）

低报模式（最小）：3.7 mA

高报模式（最大）：21 mA

不报模式（保持）：保持故障前的有效电流值

报警电流标准设置：高报模式

5响应时间

放大器部件阻尼常数为0.1s；传感器和远传法兰时间常数为0.2～6s，取决于传感器的量程、量程比，毛细管的长度，以及充灌液的粘度。附加的可调时间常数为：0.1～60s。

6一般条件

6.1安装条件

不带毛细管的表压/绝压远传变送器可以通过远传法兰直接安装，位置偏差将产生可校正的零位偏移。电子表壳最大可旋转360°，定位螺钉可将其固定于任何位置。

表压/绝压远传法兰与符合ANSI/DIN标准的配套法兰相连接，该配套法兰应配有软性垫片和安装固定的螺栓、螺母（用户可选配安装螺栓、螺母）。

对于带毛细管的表压/绝压远传变送器，如果远传密封装置低于变送器本体，则远传密封装置与变送器本体的最大高度落差应<5m。当工作压力低于100kPa绝对压力时，变送器本体必须低于远传密封装置。

毛细管的最小弯曲半径为75mm，严禁缠绕！

6.2环境条件

环境温度

最低：取决于填充液

最高：85℃

带液晶显示、氟橡胶密封圈时 -20～65℃

储存温度/运输温度

最低：取决于填充液

最高：85℃

相对湿度：0～100%

抗冲击

加速度：50g

持续时间：11ms

抗震动

2g至500Hz

电磁兼容性(EMC)

注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。

       （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

6.3过程介质极限温度极限

介质温度：-30～400℃

表3填充液、工作温度和最小工作压力关系表

注：超出以上工作温度和压力关系范围的应特别指出，可以通过特殊设计来满足要求。

变送器本体压力极限：真空至最大压力

远传法兰额定压力：

ANSI标准 ：150psi～600psi

DIN标准：  PN 1.6MPa～PN 10MPa

重量

DN 50/2”约7～10kg，DN 80/3”约8～11kg，DN 4”约9～12kg。

防爆性能

NEPSI隔爆许可：Ex dⅡC T6

NEPSI本安许可：Ex iaⅡC T4

允许使用温度为：-40℃～65℃

6.4电源及负载条件

电源电压为24V

R≤(Us-12V)/Imax  kΩ

其中 Imax=23 mA

最大电源电压：42VDC

最小电源电压：12VDC，15VDC（背光液晶显示）

数字通讯负载范围： 250～600Ω

材质

测量膜盒：不锈钢 316L

膜片：    不锈钢 316L、哈氏合金C、钽

过程法兰：不锈钢 304

填充液：  硅油、高温硅油、超高温硅油、植物油

变送器外壳：铝合金材质，外表喷涂环氧树脂

外壳密封圈：丁腈橡胶（NBR）

铭牌：     不锈钢 304

电气连接

M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。

过程连接

远传法兰符合ANSI标准或DIN标准。可直接安装，参加尺寸图。

外壳防护等级：IP67

7外形尺寸                                                                     单位（mm）

图1基本型远传密封装置图（RS型）
